درس Transformateur triphasé

هذا عبارة عن درس خاص بشعبة علوم وتكنلوجيا كهربائية بالنسبة لمادة علوم المهندس ADC لهذا يدرس باللغة الفرنسية.

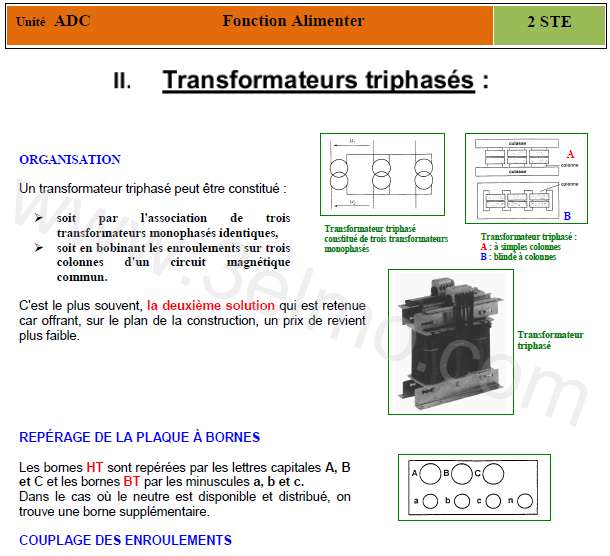

ORGANISATION:Un transformateur triphasé peut être constitué :

    1) soit par l'association de trois transformateurs monophasés identiques.

    2) soit en bobinant les enroulements sur trois colonnes d'un circuit magnétique commun.


REPÉRAGE DE LA PLAQUE À BORNES:

Les bornes HT sont repérées par les lettres capitales A, B et C et les bornes BT par les minuscules a, b et c.
Dans le cas où le neutre est disponible et distribué, on trouve une borne supplémentaire.


COUPLAGE DES ENROULEMENTS:

Sur chacune des colonnes sont disposés un enroulement primaire et un enroulement secondaire. Les trois enroulements primaires peuvent être couplés en triangle ou en étoile.
Les trois enroulements secondaires peuvent être couplés en triangle, en étoile ou en zig-zags Dans ce dernier cas le bobinage secondaire est constitué de deux bobines comportant chacune une moitié des spires secondaires.
